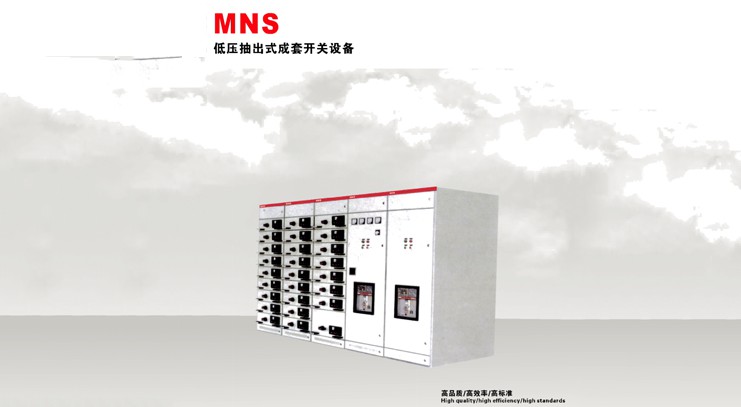

产品概述

  1、 MNS是一种模块化、多功能的低压配电柜。应用于冶金、石油、化工、工矿企业及基础设施等领域中所有需要高******性场合的你压系统: 配电和电动机控制系统。

  2、 MNS果用的拒体结构具有高度的灵活性。

  根据您的需要或不同的使用场合, 拒体内可安装多种型号及规格元器件:

  根据不同的用电设备, 多种类型的馈电单元可以装在同一列柜或同一台柜中。 如: 馈电回路与电动机控制回路可混装在一起。

  3、 MNS是一种全系列的低压开关柜,可以满足您全方位的需求。适用于4000A以下的所有低压系统。

  4、 MNS可以提供高水准的******性和安全性。人性化的设计,加强了对人身和设备安全所需的保护。

  5、 MNS为全组装式结构, 其特有的型材结构及连接方式以及对各种元器件的兼容性, 可满足苛刻工期及供电连续性的要求。

  6、执行标)往: IEC60439、 GB7251.1。

  技术数据

  1、一般数据

  1.1应用场合:配电、电动机控制

  1.2执行标准: IEC60439、 GB7251.1

  1.3环境温度: -5℃~40℃

  1 4环境相对湿度40℃时不超过50%, 在较低温度时, 允许有较高的

  相对湿度, (如: 20°C时为90%)

  1.5安装地点: 室内

  1.6海拔高度: ≤2000m

  2、机械数据

  2.1进出线形式:电缆/母线槽(桥)

  2.2电缆进出:顶部/底部

  2.3接线形式:拒前/柜后

  2.4防:护等级: IP30

  2.5功能单元隔离形式: 全隔高或部分隔高

  3、拒体尺寸

  3.1高度: 2200

  3.2克度: 600、800、900、1000

  3.3深度: 600、800、1000

  3.4表面处理:高压静电环氧粉末喷涂≥60

  4、电气数据

  4.1额定绝缘电压:至1000V

  4.2额定工作电压: 至660V

  4.3额定频率: 50/60Hz

  4.4额定冲击耐受电压: 8kV

  4.5辅助电路额定电压: AC380V、220V/DC220V 4.6过电压等级: lll

  4.7污染等级: 3

  4.8额定电流: 4000A

  4.9水平母线额定电流: 4000A

  4.10垂直母线额定电流: 2000、1000A

  5、水平母线

  5.1额定短时耐受电流: 50/80kA

  5.2额定峰值耐受电流: 105/176kA

  6、垂直母线

  6.1额定短时耐受电流: 50kA 6.2额定峰值耐受电流: 105kA

  7、接地系统: TT. IT, TN-S, TN-C-S 8、进出线断路器: 4000A

  *①帯玻璃门的柜体,真***小学度为725;

  ②为了方使水平母线的敷设,同一排列的系统.相体深度应统一 ③有.母线桥i疲.母线槽进、出线的4E体,真深度应≥800,,*特殊要求的产品可向制造1 咨llf11.

  主要特点

  如果不统一,则应在每个连接处加一合4oo宽的母线转接相

  1、 为了有利于设备的安装及现场施工, 在配电本巨中设有专用的电缆通道, 并附有相应的电缆固定件 1

  2、抽屉単元各个位置定位******、指示清楚,且在各位置分别可用***多3把挂锁进行锁定;

  3、 特殊的型材结构及连接方式******了拒体的强度 1

  4、抽屉单元采用触头导线直接与“L”型垂直母线活动插接,简单、******;

  5、独特的3节式导轨,使抽屉进出更加灵活方便,并且在抽屉単元不脱高柜体的情况下***可以对内部元件及接线检修、维iP或更换。
